拆解奔驰CLA“满天星”：格栅灯光学检测算法如何解码？

奔驰CLA(参数|询价)“满天星”星阵格栅，凭借精致密集的星芒发光效果，成为高端车型标志性外饰设计。然而，工业化量产中，真正的挑战并非“能否点亮”，而是每一颗星的光芒是否精准一致，微小瑕疵能否被瞬时捕获。光色科技以一套格栅灯光学检测算法，对这道品质命题展开技术拆解。

格栅灯的品质，并不只取决于“亮不亮”。真正决定一致性的，是每个格栅框架内部的发光区域能否被完整定位、测量位置是否稳定，以及微小缺陷能否被准确识别。格栅灯光学检测算法，让光学评价与缺陷筛查共享同一套空间基准。

拆解第一步：为什么要看“发光区域”？

面对密集排列、亮暗交织的格栅结构，单纯观察整灯亮度无法回答两个关键问题：每个格栅的发光区域在哪里，以及局部异常究竟是框架边界，还是实际缺陷。格栅灯光学检测算法以每个格栅框架内部的发光区域为共同基准，把光学评价与缺陷识别联结为一条连续的质量判断链路。

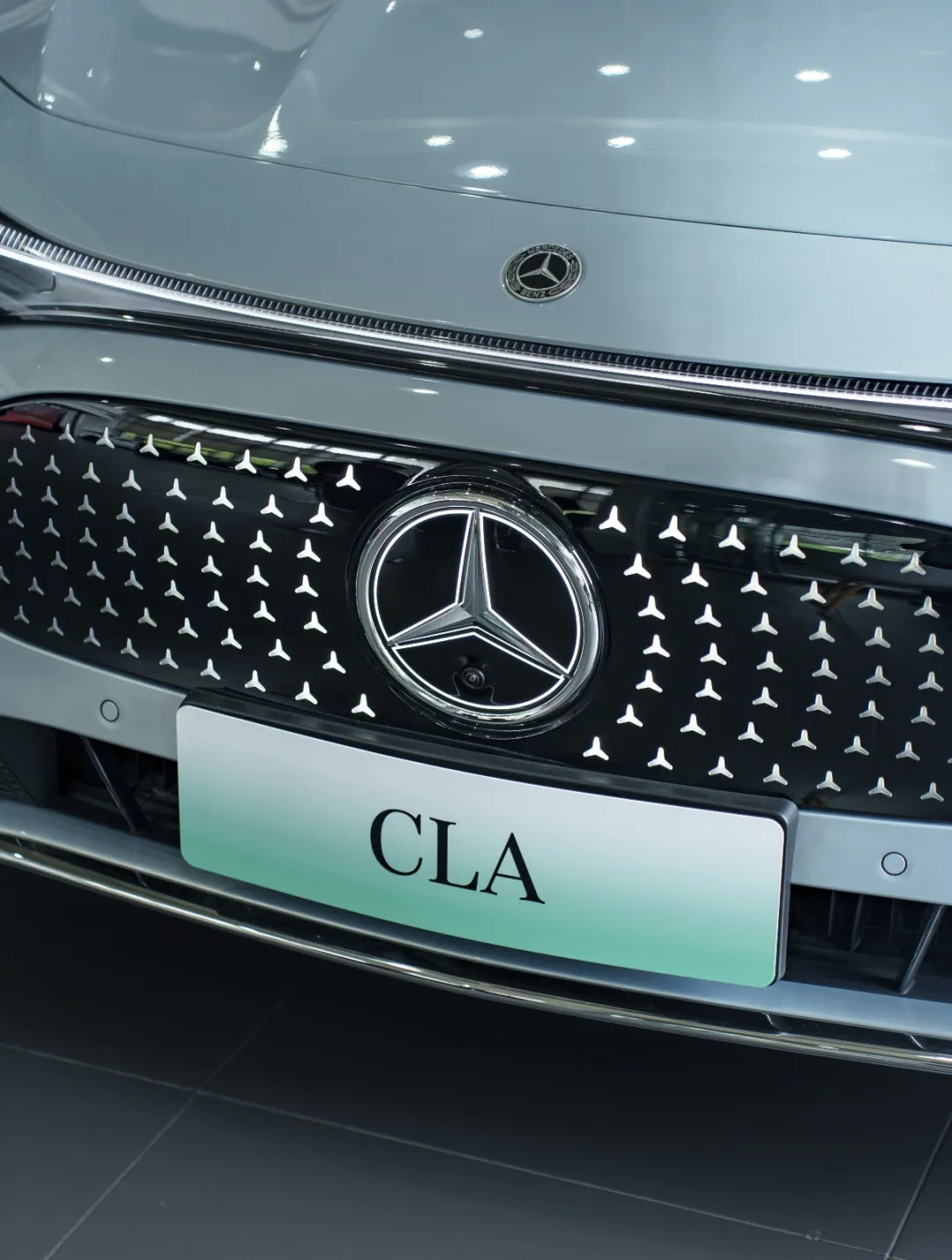

图1 整灯成像示意

拆解第二步：一条面向CLA格栅灯的检测逻辑

01 理解结构：确定框架内部发光区域

从复杂光照与密集格栅中识别每个框架的有效内部区域，为测量和缺陷检测建立清晰的空间边界。

02 建立基准：自动生成四点测量基准

根据单个框架的形态确定中心、上、左、右四个代表性位置，让不同格栅的光学评价具有一致的比较基础。

03 识别异常：识别多类型工艺缺陷

在有效发光区域内识别亮斑、暗斑、锡箔残留或表面异物、断裂、局部不亮、亮度不均等异常，并结合区域形态与局部对比关系进行复核

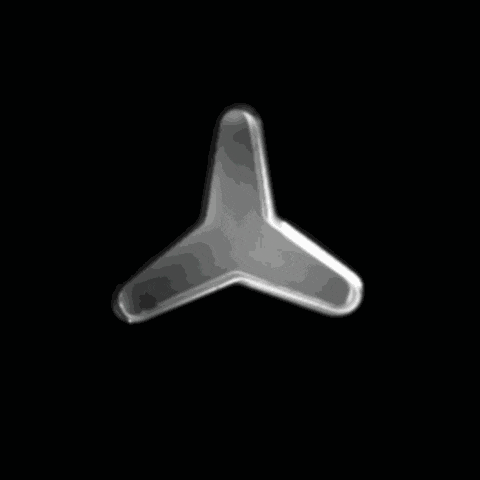

图2 单个三角形格栅

以单个三角星格栅为例，算法基于格栅结构自动确定内部发光区域，并在区域内完成中心与三个方向测量点的自动布设，为后续亮色度评价和缺陷检测提供稳定基准。

拆解第三步：CLA格栅灯检测中的三个棘手问题

格栅灯的光学检测远非“拍一张照片找不同”那样简单，量产场景中面临着三项核心挑战。

01 边缘格栅，看不清

整灯尺寸大，相机需拉开距离拍摄，导致两侧格栅出现框架截断、边界模糊。算法引入深度学习的结构语义理解，即便框架信息不完整，也能稳定恢复边缘格栅的发光区域。

02 发光区域，对不准

格栅存在装配公差与成像偏差，内部形态并非绝对规则。预设固定坐标极易出现“坐标打准了，但测的根本不是发光区”的问题。算法从每个框架的实际轮廓出发，让测点跟随结构动态调整。

03 多种缺陷，辨不清

锡箔残留、表面异物、断裂、亮度不均等缺陷形态各异，部分与正常纹理高度相似。单一阈值或规则难以覆盖全部异常。算法借助深度学习对多维外观特征的联合表征，在统一基准下兼顾检出率与稳定性。

从定位到结果：品质可以追溯至每一颗星

图3 格栅灯算法检测结果

检测完成后，算法输出的不只是一张“OK/NG”的结论，而是一张带坐标的整灯质量图谱。每个格栅单元都有对应的定位框，异常区域被红色标记提示，并保留其在哪个框架、哪个位置的具体信息。这让品质判定从模糊的经验感觉，变成了一套可复核、可追溯的结构化数据。

算法背后，是车灯品质的市场逻辑

随着汽车前脸设计越来越强调灯光辨识度，“满天星”这类密集发光格栅正从高端车型向主流市场下探。对车灯制造企业而言，随之而来的是三个直接诉求：检测标准统一、误判率可控、缺陷信息必须能指导工艺改进。

光色科技格栅灯光学检测算法将复杂的视觉问题解码为可用的质量信息，恰好回应了这些市场需要：测量更一致、判定更聚焦、结果更可追溯。

*视频来源于网络，侵删

奔驰CLA“满天星”的璀璨，源于数百颗发光单元在毫厘之间的品控坚守。我们拆解它，不为拆出一堆零件，而是拆出那道保障璀璨一致的技术密码。当算法能够精准定位、理解、捕捉每一颗星的细微偏差，格栅灯的量产品质才有了真正可依赖的标尺。这份对光学检测的专注与深耕，是光色科技持续向内求索的定力，也是从容应对市场变化的底气。
